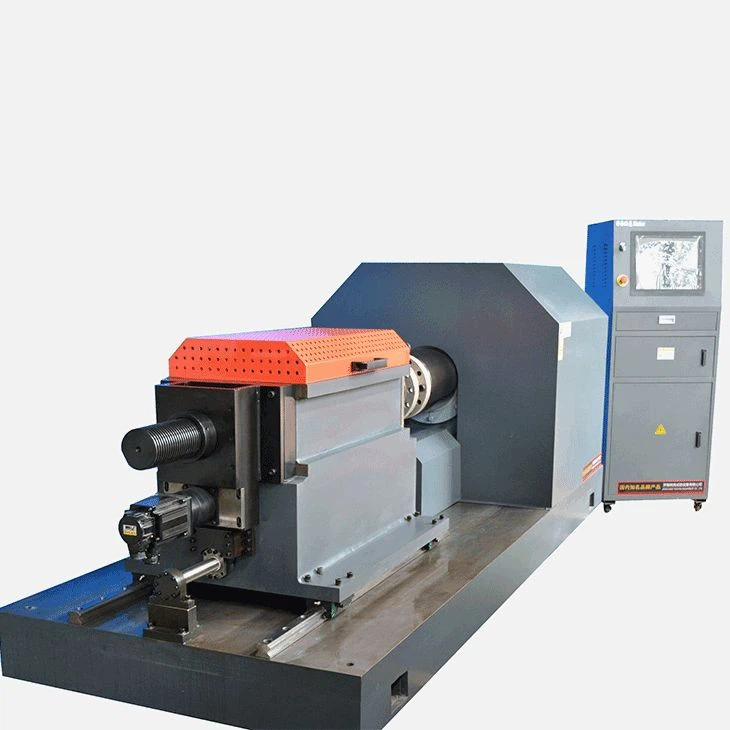

Stroj za testiranje torzije učvršćivača

Detektor je dizajniran i proizveden prema zahtjevima GB/T16823.3 Ispitivanje sila za pričvršćivanje zakretnog momenta, europski standard EN14399.2C, ISO16047, GB/T32076.2, JGJ 82 Tehnička specifikacija za vezanje čeličnih struktura, NB/T31082, GB/GB, GB/T31082, GB/T31082, GB/T31082, i JB/T 9370 Tehnički uvjeti za strojeve za testiranje torzije. Može otkriti aksijalnu silu zatezanje, zatezanje okretnog momenta, koeficijent momenta, kut zatezanja i ukupni koeficijent trenja velikog priključnog priključka vijaka visoke snage šesterokuta (M 33- mm64). Ako se predviđa jedan od krajnjih koeficijenata trenja ili koeficijenta trenja navoja, sustav također može automatski izračunati drugi koeficijent trenja. Nakon završetka skupine testova, ispitivač automatski izračunava prosječnu aksijalnu silu, prosječni moment, prosječni koeficijent zakretnog momenta, prosječni koeficijent trenja, standardno odstupanje i koeficijent varijacije N testnih dijelova, prikazuje ih i ispisuje. Ova se oprema uglavnom koristi za testiranje velikih čeličnih konstrukcija i velikih vijčanih vijčanih vijčanih vijčanih vijčanika.

Ovaj je stroj točan u testiranju, moćnim u funkciji, prikladno u radu, stabilnoj i pouzdanoj. Naširoko se koristi na sveučilištima, istraživačkim institutima, ispitivačkim institucijama, zrakoplovnim, vojni, metalurgiji, proizvodnji strojeva, konstrukciji transporta, građevinskim materijalima i drugim industrijama. Može se provesti test za provjeru performansi kvalifikacije procesa.



Nova generacija - 2022 tester je novi ispitivač vijaka visoke čvrstoće koji je razvio naša tvrtka prema trendu razvoja stroja za testiranje i potražnje na tržištu. U smislu razvoja i razvoja proizvoda, proveli smo sljedeće nadogradnje proizvoda i inovacije proizvoda:

● Novi vanjski neovisni regulator - Dodavanje neovisne jedinice za upravljanje vanjskim priručnikom pruža novo rješenje za mjerenje, upravljanje i rad strojeva za ispitivanje. RS232 prijenos podataka u potpunosti podržava prijenosna računala, tabletna računala i stolna računala; To je važan dio vođenja razvoja tehnologije strojeva za testiranje;

● Sustav za nadzor rada opreme --- s faznim slijedom, funkcijom indikacije samozatavanja faznog gubitka, električnim prekomjernim strujama, preopterećenjem i drugim zaštitnim funkcijama, tako da oprema može raditi sigurno i pouzdano;

● Sklop stezanja uzorka --- Ručno pritiskanje i podešavanje povlačenja mijenja se u servo motorno uklanjanje pogrešaka, što je prikladnije za rad i uvelike smanjuje intenzitet rada;

● Dio napajanja ------ Cikloidni reduktor se mijenja u reduktor planetarnog zupčanika, što povećava učinkovitost prijenosa, smanjuje potrošnju energije i smanjuje buku.

● Sustav ispitivanja aksijalne sile - prednji montirani senzor aksijalne sile izravno otkriva vrijednost aksijalne sile. Ova struktura izbjegava utjecaj takvih čimbenika kao što je trenje učvršćenja na vrijednost aksijalne sile i precizniji je od stražnjeg montiranog senzora aksijalne sile u svijetu.

● Sigurnosni štit --- Cijeli asortiman hladno valjanog čelika probijenog sigurnosnog štita kako bi se spriječilo da strana pitanja lete tijekom ispitivanja, što je prikladno za operatore koji mogu promatrati u stvarnom vremenu, a istovremeno poboljšavaju razinu zaštite, a učinkovito jamči osobnu sigurnost ispitivača.



Detektor se uglavnom sastoji od hosta, sustava za mjerenje i upravljanje, sustava za obradu podataka računala, rezultata rezultata ispitivanja itd.

(1)Dio domaćina

Dio domaćina sastoji se od ispitne platforme, sklopa izlaza snage, sklopa stezanja uzoraka, testnog učvršćenja i sklopa zaštite lima.

Testna platforma: Zavarena je 45 # čelična ploča, stres se uklanja starenjem, a upravo ga obrađuje Centar za obradu, čime se postavlja solidan temelj za točnost opreme

Sklop izlaza napajanja: Servo motor pokreće planetarni reduktor zupčanika na izlaznu snagu, koja je stabilna i moćna, a brzina je kontrolirana, osiguravajući da test ne prima druge vanjske sile, čime se osigurava točnost ispitivanja

Sklop stezanja uzorka: Zavariva ga 45 # čelična ploča, stres se uklanja starenjem, a središte obrade precizno je obrađeno za produljenje tijela, čime se osigurava univerzalnost duljine uzorka. Alat je samo usredotočen, bez uzimanja u obzir pogreške uzrokovane stezanjem testa. Duljina uzorka je električno podešena, a pokret baze se električno upravlja.

Ispitivanje učvršćenja: Kovano je iz posebnih materijala i obrađuje se preciznim strojevima. Konačno gašenje poboljšava snagu, a površina je zatamnjena i otporna na hrđu, uvelike poboljšava radni vijek učvršćenja.

Sklop zaštite od lima: Kroz tretman za prevenciju hrđe od hladne ploče i prskanje površine, zajamčena je osobna sigurnost, a oprema je ljepša.



Vanjski neovisni kontroler poseban je kontroler nove generacije strojeva za statički testiranje, koji je naša tvrtka razvijala dugi niz godina. Integrira funkcije mjerenja, upravljanja i prijenosa, visoko integrira prikupljanje signala, pojačavanje signala, prijenos podataka i pogonske jedinice servo, te dodaje vanjske upravljačke jedinice za ručno kako bi se osiguralo novo rješenje za mjerenje, upravljanje i rad strojeva za ispitivanje. USB prijenos podataka u potpunosti podržava računala s prijenosnim računalima, tableta računala i stolna računala. To je važan dio vođenja razvoja tehnologije strojeva za testiranje.

（3） softver za mjerenje i upravljanje strojem za testiranje

Softver za mjerenje i upravljanje strojem za ispitivanje prihvaća DSP tehnologiju i algoritam upravljanja neuronom kako bi ostvario višestruke načine kontrole zatvorene petlje kao što su konstantna testna sila, kut konstantne brzine, napredak konstantnog brzine itd. Upravljački način se može proizvoljno kombinirati i nesmetano mijenjati s mrežnim sučeljem za realizaciju podataka i funkcije daljinskog upravljanja.



4, primjenjivi standardi

★ GB/T 2611-2007 Opći tehnički zahtjevi za testiranje strojeva;

★ JB/T 7406. 1-1994 Terminologija stroja za ispitivanje materijala za testiranje;

★ JB/T 9370-2015 Tehnički uvjeti za strojeve za testiranje torzije;

★ JJG 269-2006 stroj za testiranje torzije;

★ GB/T16823. 3-2010 TOMER SVJETNIK PRIKLJUČE - ISPITIVANJE SOLE PRIKLJUČENJE;

★ JGJ 82-2011 Tehnička specifikacija za vijak visoke čvrstoće čeličnih struktura

★ GB/T 50205-2020 kôd za prihvaćanje kvalitete konstrukcije čeličnih konstrukcija;

★ NB/T 31082-2016 SEPENS ZA VISOKI SVJETLJIVANJA ZA VIJESTI TOWER;



5, glavni tehnički parametri

√ Razina stroja za testiranje: razina 1

√ Aksijalna sila raspon: 100-2500 kn;

√ Pogreška vrijednosti vrijednosti mjerenja aksijalne sile: bolja od ± 1% vrijednosti indikacije;

√ Ponavljana pogreška mjerenja aksijalne sile: bolja od ± 1% vrijednosti indikacije;

√ Rezolucija senzora aksijalne sile: 1/500000FS;

√ Raspon okretnog momenta: 1000-30000 nm;

√ Naznaka mjerenja zakretnog momenta Pogreška vrijednosti: bolja od ± 1% vrijednosti indikacije;

√ Pogreška ponavljanja mjerenja zakretnog momenta: bolja od ± 1% indikacije;

√ Rezolucija senzora zakretnog momenta: 1/500000FS;

√ kut raspon mjerenja: 0 - beskonačan;

√ Pogreška vrijednosti vrijednosti mjerenja kuta: bolja od ± 1% vrijednosti indikacije;

√ Pogreška ponavljanja mjerenja kuta: bolja od ± 1% vrijednosti indikacije;

√ kutna rezolucija: 0. 001 stupanj;

√ Raspon regulacije brzine: 0. 01-4 r/min;

Pogreška vrijednosti indikacije brzine: bolja od ± 1% vrijednosti indikacije;

√ Učestalost stjecanja; 1000Hz;

√ Specifikacija vijaka: m 33- mm64 (može se proširiti na m 16- M30 ako je dodan konfiguracija);

√ Duljina vijaka: 80-1200 mm (može se prilagoditi prema zahtjevima);

√ Način upravljanja: računalo

√ Način prikaza: računalo LCD

√ Ukupna dimenzija domaćina (mm): 3600 * 950 * 1000;

√ Ukupna težina (kg): oko 5000;

√ Ukupna snaga (kW): 16. 0;

√ Napajanje: trofazni pet žičanih sustava, 380V/50Hz.



（1） dio domaćina

Projekt	Količina	Tekstura materijala
Radna ploča	1	45 #, zavareno
Servo motor	1 set	Domaća poznata marka (uvezena neobavezno)
Smanjenje pogona	1	Speed ​​Borrell ili drugi poznati brend Youxing reduktor
Vodič željezničke sklop	1	Hiwin
Sklop ispitne stezaljke	1	45 #, zavareno
Potpuno zatvoreni zaštitni poklopac	1 set	Čelična ploča hladno valjana obrađuje se i formira, a puni plastični tretman za prskanje je siguran i izdržljiv

（2） Mjerenje i upravljanje električnim dijelom

Projekt	Količina	Marka
Kontrolor	1 set	Nakit
Softver za mjerenje i upravljanje strojem za testiranje	1 set	Nakit
Ploča s jakom strujom	1 set	Nakit
Vanjski ručni upravljački okvir	1 set	Nakit
Torzijski senzor	1	Nakit
Senzor aksijalne sile	1	Nakit
Računalo/pisač	Svaki 1	Lenovo radna površina (opcionalno laptop)

（3） Test pribor

Projekt	Količina	Primjedbe
Nanošenje nanošenja nanošenja	1 set	M33-M64
Ploča protiv rotacije	1Pir	M33-M64
Unutarnja pregrada	2 para	M33-M64
Vanjska pregrada	1Pir	M33-M64
Priloženi alati	1 set
