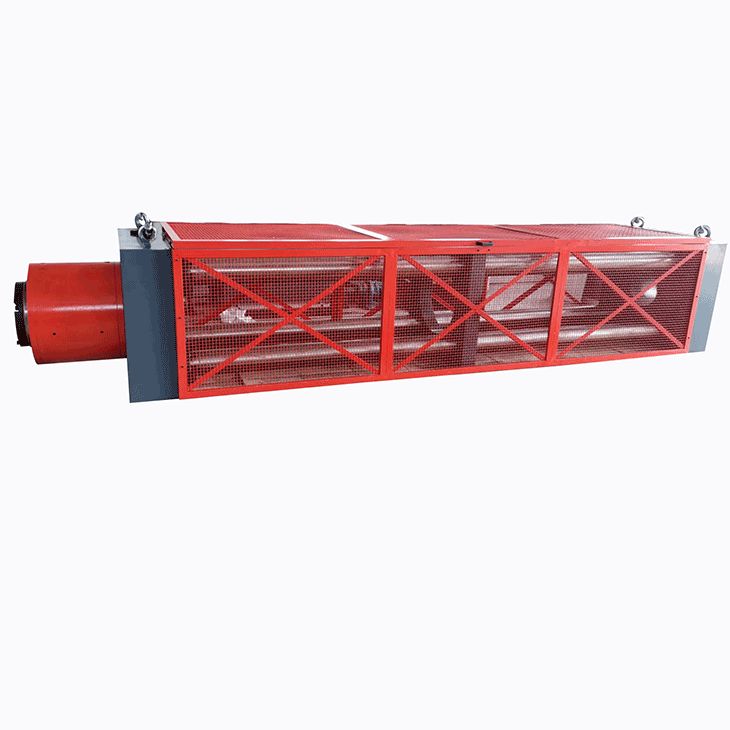

Stroj za testiranje statičkog opterećenja

Mgw -12000 računalno kontrolirani stroj za ispitivanje statičkog opterećenja prihvaća računalno kontrolirano elektro-hidrauličko servo opterećenje i ručno hidrauličko opterećenje . Glavni dio tijela i upravljački ormar dizajnirani su odvojeno .

Pošaljite upit

Uvod u proizvod

Stroj za testiranje statičkog opterećenja

Opis proizvoda:

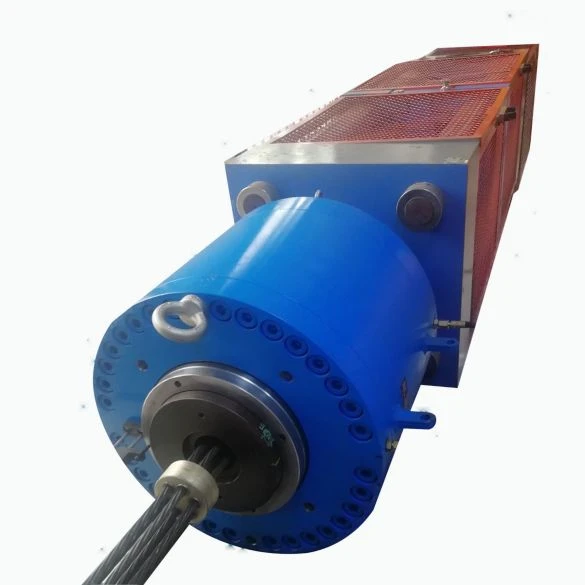

Mgw -12000 računalno kontrolirani stroj za testiranje statičkog opterećenja prihvaća računalno kontrolirano elektro-hidraulično servo za opterećenje i ručno hidrauličko opterećenje . Glavni dio tijela i upravljački ormar zasebno su . Rad, i on ima karakteristike, stalno afterburning. It is used for special steel strand and static load anchor strength test. The force measurement adopts a load cell (12000kN), which is controlled and displayed by a computer. The electro-hydraulic servo control has high precision.

Ova se oprema uglavnom koristi za sidrenje statičkog opterećenja i test performansi niskog ciklusa sidrišta čeličnih nizova . Elektro-hidraulički ventil u zatvorenoj petlji koristi se za ostvarenje kontrole procesa ispitivanja konstantne brzine i zadržavanja opterećenja kako bi se osigurala stabilna i pouzdana brzina opterećenja.

Funkcije:

Računalo automatski kontrolira opremu i automatski prikuplja, pohranjuje i obrađuje testne podatke . Zaslon računala prikazuje testnu krivulju, vrijednost otkrivanja i promjenu pomaka u stvarnom vremenu . automatski izračunava skupljanje i ispisuje testnu krivulju.

①it ima maksimalnu ispitnu silu i funkciju zadržavanja vrha pomaka;

②it može automatski dobiti indeks mehaničkih performansi i ispisati cjelovito izvješće o ispitivanju;

③ Uz funkciju zaštite od preopterećenja;

Softver za testni sustav prošao je Kineski nacionalni centar za nadzor kvalitete i testiranje željeza i čelika;

⑤ Testibilne specifikacije uzoraka: φ21 . 8; Φ17 . 8; Φ15.24 mm (nominalni promjer) jednostruki ili više čeličnih niti. Može otkriti performanse sidrenja jednim rupama i poroznih kabela za sidrenje statičkog opterećenja za sidrenje φ21,8; Φ17.8; Φ15.24 mm čelični pramen.

Standardi:

Izrađuje se prema srodnim zahtjevima standardnog sidra, hvataljke i spojnice za tetive za prednaprezanje (GB/T {14370-2015); Metode ispitivanja i pravila inspekcije sidrišta i spojnica za most autoceste (JT329.2-1997) .

Standardni tehnički parametri opreme:

Ne .	Ime
1	Maksimalna ispitna sila	12000kn
2	Mjerni raspon	10%-100%（Cijeli postupak nije podijeljen u datoteke）
3	Raspon kontrole kontrole sile	1KN/s -50 kn/s
4	Raspon kontrole brzine	Manje od ili jednako ± 5%
5	Što označava točnost vrijednosti (ispitna sila)	Bolje od ± 1% ukazivanja vrijednosti
6	Raspon mjerenja pomaka	0-200 mm
7	Što ukazuje na točnost vrijednosti (pomak)	±1%
8	Ponovljivost	±0.5%
9	Relativna rezolucija	±0.5%
10	Udar klipa	200 mm
11	Razmak	3400 mm
12	Zaštitna funkcija	Automatski će se zaustaviti kada prelazi 2% do 5% maksimalne sile ispitivanja .
13	Obrazac domaćina testnog stroja	Horizontalna struktura; Četiri stupca
14	Napajanje opreme	AC380V 50Hz/3.5kW
15	Veličina domaćina (l × w × h)	4700 × 1000 × 1000mm
