Elektronski ekstenzometar

Ova serija elektroničkih ekstensometara su ekstenzometri naprezanja otpornosti, koji se koriste za mjerenje linearne deformacije između dvije točke nakon što je uzorak ili komponenta pod stresom .

Pošaljite upit

Uvod u proizvod

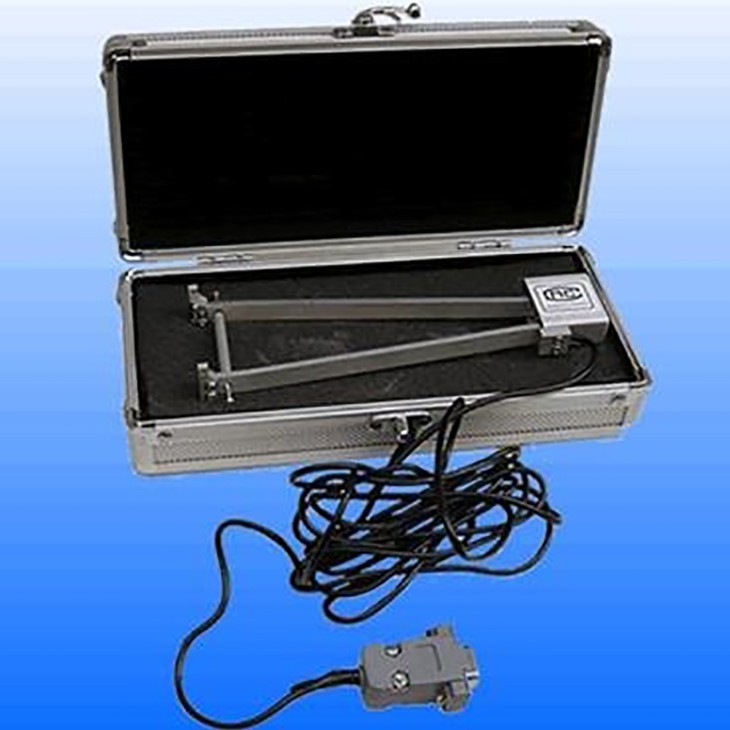

Elektronski ekstenzometar

Ova serija elektroničkih ekstensometara su ekstenzometri naprezanja otpora, koji se koriste za mjerenje linearne deformacije između dvije točke nakon što se naglašava uzorak ili komponenta . kada se ekstenzometar proteže, elastično tijelo se deformira, a vrijednost otpornosti na izlaz iz njega izlaz iz njega i izlaz iz njega izlazno izlazno izlazno izlazno izlazno stanje izlaznog stanja u izlaz iz ravnoteže i izlaz iz stanja na ravnotežu na ravnotežu na ravnotežu na ravnotežu na ravnotežu na ravnotežu na ravnotežu na ravnoteža deformacija, koja se zatim pojačava, pretvara i obrađuje računalom . obrada podataka .

Elektronski ekstenzometar ima karakteristike visoke preciznosti, visoke osjetljivosti, dobre stabilnosti i praktične uporabe . Proizvodi imaju ekstentometre s točnošću od 0 . 5 i 1.0, koji se mogu koristiti za statičke i dinamičke testove mehaničkih performansi.

product-917-917

Glavna upotreba:

1. Prikladan je za testiranje metalnih i ne-metalnih materijala;

2. Prikladan je za mjerenje elastičnog kalupa E, specificiranu čvrstoću plastične produženosti RP, navedena ukupna čvrstoća izduženja RT, različiti omjeri izduživanja, indeks stvrdnjavanja N i ostali parametri:

3. Prikladan je za mjerenje mehanike loma i bočne deformacije, mjerenje Poissonovog omjera μ, omjer plastičnog naprezanja R, KIC, COD i ostale parametre;

4. Prikladan je za mjerenje torzijskog modula smicanja G i određivanje neproporcionalnog torzijskog stresa τp .

USEMetoda:

{1. yyu Instalacijska kartica serije serije: lagano pričvrstite dvije ručice ekstenzometra s dva prsta, tako da je šipka za mjerenje u kontaktu s rukom poluge i umetnite otvaranje pričvršćene duljine mjerača između jednog od kockice, a na kuku {dodatak na uzorku s uzorka Središnje linije dva ruba noža trebaju biti paralelne s i centrirane na osi uzorka . Nakon provjere da li je točan, uklonite komad duljine mjerača i zadržite jaz od oko 0 . 5 mm između kraka od trenutka i šipke duljine mjerača.

2. Ugradnja ekstenzometra serije Yys: stavite pričvršćenu duljinu duljine mjerača u rupu sile sile kako bi se osigurala točnost duljine mjerača . ekstenzometar je fiksiran na uzorkom s utikačem, a može se pričvrstiti s obnovom gumene i stabilne pojave. test .

3. Ugradnja ekstenzometra serije YYJ: Pinch Dvije ruke sile i koristite elastičnu silu elastičnog tijela da biste je montirali između rubova noža uzorka . Napomena: Ne koristite preko deformacije, tako da ne oštetite ekstensometar.

Posebna pažnja: prilikom stezanja opruga ili gumenih opsega, svakako odaberite odgovarajuću silu stezanja . bilo koju metodu stezanja tijekom stezanja, zahtijeva da središnja linija dva ruba noža bude paralelna s osi uzorka i usredotočena stanja proljeća ili guma može biti prilagođena ili guma.

Osnovni parametri:

1. otpor mjerača naprezanja: 350Ω

2. Vrijednost napona napajanja mosta: manja ili jednaka 6V (DC i AC mogu se koristiti)

3. izlazna osjetljivost: oko 2mv/v

4. duljina mjerača ekstenzometra: YYU serija 10 ~ 500mm; YYJ serija 5 ~ 25mm;

5. deformacija: yyu serija 100mm; YYJ serija 10 mm

6. Izlazni konektor: konvencionalni četvero-pinski, pet-pinski ili USB i drugi utikači također se mogu prilagoditi u skladu s korisničkim zahtjevima .

7. Najčešće korištena duljina mjerača ekstenzometra: 25/50/100/200 mm .
