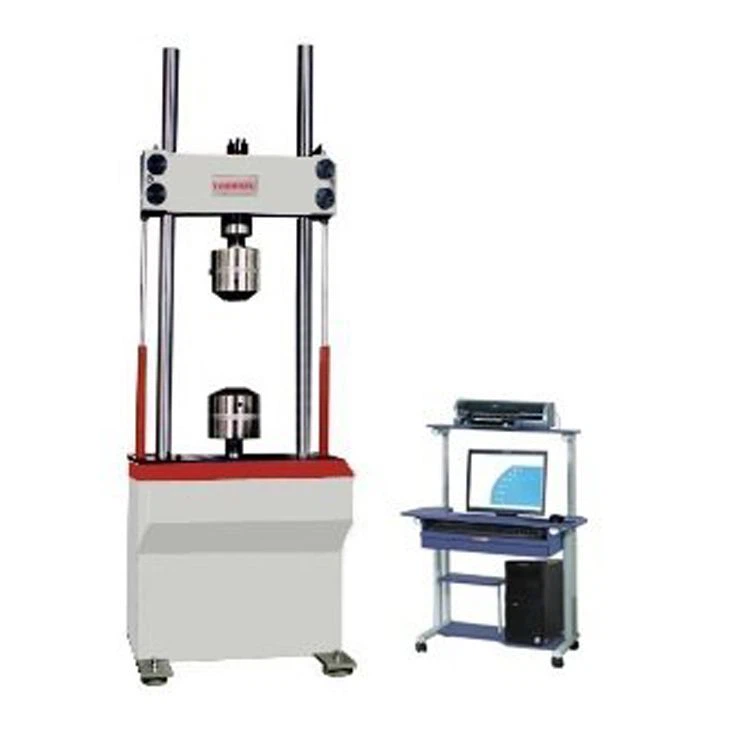

Servo hidraulički umor i stroj za ispitivanje loma





Ispitni sustav ne može samo izvršiti dinamičke testove umora visokog i niskog ciklusa, ispitivanja umora koji kontroliraju programe, već i statička ispitivanja pod stalnom brzinom, konstantnim naprezanjem i stalnom kontrolom stresa i različitim konvencionalnim testovima mehaničkih performansi . Mehanika frakcije, također se može izvesti, i zarobiti se u velikoj mjeri, a propust za umor, i zamrznute, i zamrznute, i umor u materniji Stvarni uzorci i simulacije radnog stanja mogu se izvesti . zamjenom pričvršćivanja, umora i statičkih mehaničkih testova izvedbe različitih strukturnih dijelova, komponenti i sklopova također se mogu provesti ., stoga, on ima nespojivu mehaničku opremu i najpoznati se u pogledu testnog stroja i jest najomiljavanja i najomiljanog materijala i najomiljanog materijala i najomiljanog materijala i najomiljanih materijala i najpoznatih materijala i najpoznatih materijala polje .



21MP, 40L/min servo pumpa stalni tlak (izvor ulja): 1 set;

DL900 Potpuni digitalni servo upravljački sustav: 1 set;

Winquick jednokanalni dinamički i statički test softverski paket: 1 set;

Tijelo prisilnog isječka: 1 set;

Jedinica za hlađenje: 1 set

Računalo i pisač: 1 set;

Cijevi, dodaci, alati itd. .: 1 set;



Maksimalna dinamička i statička ispitivanja: ± 100kN;

Efektivni raspon mjerenja: 2% —100% FS bez obzira na cijeli postupak;

Statička sila ispitivanja koja ukazuje na točnost vrijednosti: manja od ± 0,5%; dinamička ispitivanja koja ukazuje na točnost vrijednosti: manja od ± 1,0%;

Prosječna fluktuacija ispitne sile: manje od ± 1%;

Fluktuacija dinamičkog opterećenja ispitne sile: manja od ± 2%;

2. 2 jedinica za pomicanje:

Maksimalni pomak sustava: ne manji od ± 50 mm (ukupni hod nije manji od 100 mm);

Dinamička i statička točnost vrijednosti ukazuje na točnost vrijednosti: ± 0,5%FS;

2.3 Pokazatelji aktuatora:

Efektivni udar aktuatora: ne manje od ± 50 mm (ukupni hod ne manji od 100 mm);

Maksimalni radni tlak: 21MPA;

Maksimalna sila ispitivanja ± 100kN;

Priključak prednje prirubnice, instaliran ispod tablice

2.4 Frekvencija testa: 0.1-50 Hz;

2 {. 5 Glavni testni valni oblici: sinusni val, kvadratni val, trokutni val, val rampe, polu-sine, polu-trokut, različiti kombinirani valni oblici.

2.6 Povucite tlak preko nula hidrauličkog prisilnog stezanja klina

Sila stezanja može se prilagoditi;

Raspon stezanja uzorka: čeljusti za stezanje ravnih uzoraka: 0-7 mm, 7-14 mm, 1 par svaki; Okrugli uzorak stezanja čeljusti: φ 5- φ10mm, φ 10- φ16mm, 1 par svaki;

S prednaprezanim prstenom za podešavanje;

2.7 Kompresija i ostali testni dodaci:

Promjer φ80mm;

Dizajniran za upotrebu s hidrauličkim chucks;

Različiti testni dodaci (opcije) mogu se izvršiti prema zahtjevima korisnika;

2.8 Parametri izvora ulja stalnog tlaka:

Izvor konstantnog tlaka ulje prihvaća paralelnu strukturu dvostrukih crpki, koje se mogu neovisno kontrolirati, s niskom potrošnjom energije i niskom bukom;

Pritisak: 21MPA;

Protok: 40L/min;

Snaga: 380V 15KW

Neto volumen spremnika za gorivo je 230L;

2.9 Glavni pokazatelji kontrolera

Usvaja DL900 puni digitalni sustav upravljanja servo;

Upotrijebljen je Winquick jednokanalni dinamički i statički testni softver .

Sustav upravljanja 900 prihvaća procesor sučelja AMD520 i Ti 32- BIT DSP kontrolni procesor, a softverski operativni sustav je Win 7.

Frekvencija generatora funkcije: 0.01-300 hz .

Način upravljanja: pomak, opterećenje, naprezanje tri načina upravljanja, svaki način upravljanja može se slobodno i glatko prebaciti .

Oblik valnog oblika funkcije: sinusni val, trokutni val, kvadratni val, val pila, monotoni val (val rampe) i trapezoidni val, itd. .

Napajanje: 220V, ne više od 2KW;

Jedinica za kondicioniranje ima načine upravljanja zatvorenom petljom kao što su pomak, sila i deformacija, a upravljački način se može nesmetano mijenjati;

Tipična vrijednost statičke kontrole točnosti je bolja od 0,5%FS, a tipična vrijednost točnosti dinamičke kontrole bolja je od 1%FS;

Opremljen kineskim testnim softverom, datoteke konfiguracije test, izvješća o ispitivanju, kalibracijske datoteke itd. . sa zaštitom pisanja;

Jednostavno i elegantno softversko sučelje, prikaz testnih krivulja u stvarnom vremenu, kao što su krivulja vremenskog pomaka, krivulja vremenskog opterećenja, krivulja pomaka itd. .

Uz postavke zaštite ispitivanja, zaštita od gornje i donje granice opterećenja, zaštita od gornje i donje linije može se postaviti slobodno;

Automatski bilježi testne podatke, digitalni osciloskop, digitalni voltmeter funkcija .

2.10 Parametri okvira domaćina

Dimenzije: oko 1180 mm × 690 mm × 2300 mm (duljina × širina × visina);

LCENTER UDALJENA između stupaca: 580 mm;

Lmaximum podesivi testni prozirni prostor: ne manje od 800 mm;

LTHER STOLUMN JE POSTAVLJENI TISKI KROME I POLICIJENE

lupper greda: hidraulično podizanje, hidraulično zaključavanje

Ltotalna težina: oko 1550kg;







2. Imamo tim za istraživanje i razvoj kako bismo osigurali da dobijete veću kvalitetu proizvoda i bolje cijene!

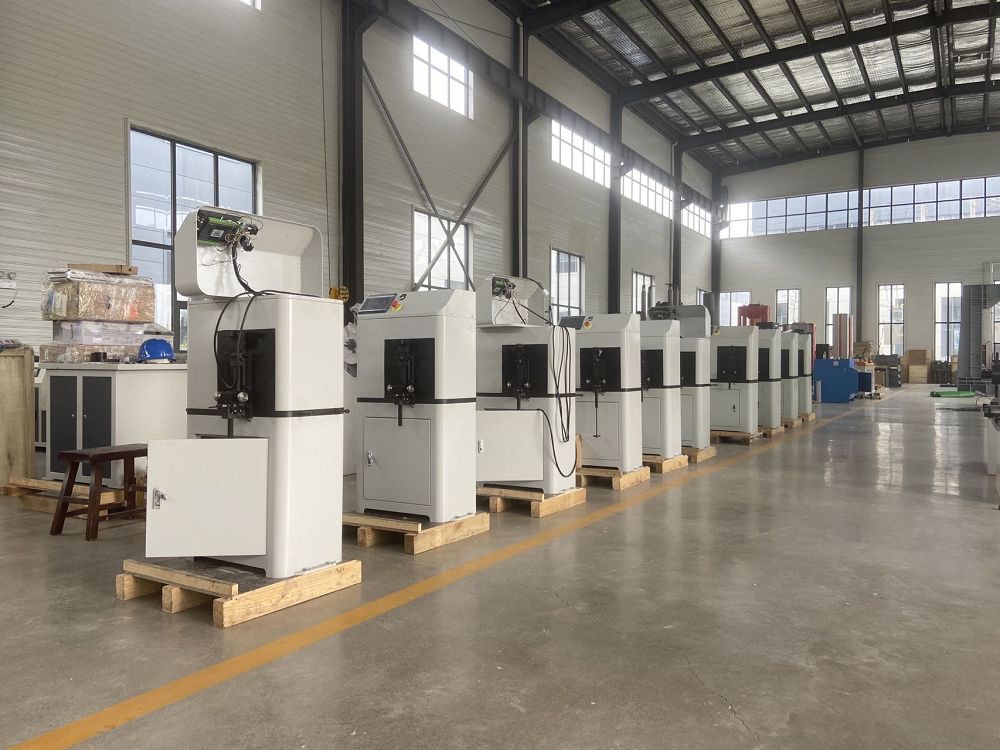

3. Imamo vlastitu radionicu za obradu dijelova i radionicu za instalaciju proizvoda, tako da vam jamči isporuku za vas što je prije moguće!
